以短至1秒的时间间隔记录多达512个通道

该功能可以获取通过LAN连接的测量仪的测量值，实现实时监控（数字）或绘制图表。

自动检索连接在LAN上的测量仪器，连接方式便捷。

选择想要记录的通道。

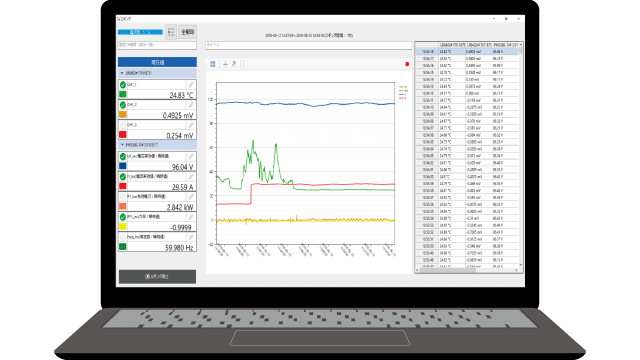

最多可以选择32个测量通道显示测量值或图表。

这些数值都会实时更新。

使用测量值进行计算，并保存计算结果。

示例用途

数值	测量通道、常数
四则运算	$+$ , $-$ , $/times$ , $/div$ , brackets
基本运算	绝对值、平方根、立方根、指数
三角函数	$sin$ , $cos$ , $tan$ , $arcsin$ , $arccos$ , $arctan$
指数函数，对数函数	$exp$ , $log_{10}$ , $ln$
四舍五入	指定显示为数，四舍五入

记录的测量值可定期自动的以CSV格式输入，或输出为Excel格式的日报/周报/月报。

所有通道的详细信息、统计数据和测量值都可以每天或每小时以CSV格式输出。

输出项目	说明
通道情报	测量仪器、序列号、通道名称、测量开始时间、停止时间
统计值	从测量开始到测量结束，每个通道的平均值、最大值和最小值最大值和最小值的发生时间
测量值	所有记录的测量值

事先配置好报告参数信息，即可自动导出日报、周报、月报。文件会以Excel格式输出。

报告内容		说明
测量仪器列表		使用过的测量仪器列表
通道信息		详细的通道信息
测量数据	列表	将各通道的平均值、最大值、最小值按照一定时间间隔()汇总成的表格。日报：30分钟或1小时。周报/月报：1天
	图表	测量数据列表的图表将各通道的平均值、最大值和最小值汇总在一张表格中。每页显示约3个通道。
	需量清单	各通道的汇总表，记录了各时间段的有效功率量、电费、CO2换算值 *该功能只在PW3360、PW3365、PQ3100和PQ3198的测量参数中选择了功率量、需量和等参数时有效。

可连接的测量仪器	30台
最大通道数	512通道+16个计算通道
记录	记录开始：点击[开始监控]按钮记录停止：点击[停止监控]按钮记录中：记录每个监控间隔的各测量通道的瞬时值
记录间隔 (记录时间间隔)	1 / 2 / 5 / 10 / 30秒，1 / 2 / 5 / 10 / 30分钟，1小时 (可选记录间隔由网络环境决定）
监控间隔 (显示刷新时间间隔)	1 / 2 / 5 / 10 / 30秒，1 / 2 / 5 / 10 / 30分钟，1小时 (可选记录间隔由网络环境决定)
连续记录时间	2秒~30天 23小时59分钟59 秒
数据分割	1天、1小时
图形显示/列表显示的最大通道数	32个通道
通道间运算	使用至少一个测量通道的测量值进行计算
自动输出	日报/周报/月报，CSV
检索测量仪器	检索并连接测量仪器
